无线对讲系统原理与安装要求

文章来源:上海锐河电子科技有限公司人气:2229发表时间:2020-03-20

无线对讲系统是有多个系统组合而成,由发射系统将信号发送,然后再由接收系统经过除后接收,然后将话音通过麦克风转换成音频信号,将其输出的工作原理,在安装无线对讲系统的时候,机房内的温度和湿度要保持在规定范围内,且要做好防尘防水措施,下面是小编整理的相关详细介绍。



、无线对讲系统原理

1、发射部分:锁相环和压控振荡器(VCO)产生发射的射频载波信号,经过缓冲放大,激励放大、功放。产生额定的射频功率,经过天线低通滤波器。抑制谐波成分,然后通过天线发射出去。

2、接收部分:接收部分为二次变频超外差方式,从天线输入的信号经过收发转换电路。和带通滤波器后进行射频放大,在经过带通滤波器,进入混频。将来自射频的放大信号,与来自锁相环频率合成器电路的第本振信号。在第混频器处混频并生成第中频信号,第中频信号通过晶体滤波器,进步消除邻道的杂波信号。

3、调制信号及调制电路:人的话音通过麦克风,转换成音频的电信号。音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。

4、信令处理:CPU产生CTCSS/DTCSS信号经过放大调整,进入压控振荡器进行调制。接收鉴频后得到的低频信号,部分经过放大和亚音频的带通滤波器进行滤波整形。进入CPU,与预设值进行比较,将其结果控制音频功放和扬声器的输出。即如果与预置值相同,则打开扬声器,若不同,则关闭扬声器。



二、无线对讲系统安装要求

1、室内温度:机房应该安装空调,保持机房温度为18℃—24℃。

2、环境湿度:保持在30%~55%。

3、防尘要求:机房建设与日常维护应有防尘要求。

4、机房防水:机房的建设中必须进行防水处理,防止漏雨以及其它进水现象。

5、环境监控:建议机房建设中对温度,地湿,烟感,门禁,下电等现象有监控措施。

6、照明度:要求机房照明度达到300LUX以上。

7、通风:机房建设时应考虑具备适当的通风条件。

8、预留射频电缆进入机房穿线孔直径≥1m及机房内铺设射频电缆的桥架。

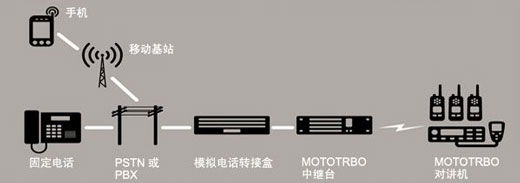

9、提供系统基站联网链路及有线电话接口。

以上内容是对“安装要求:无线对讲系统的原理”的介绍,更多精彩内容请关注本站!
