无线对讲系统的设计原则及组成部分

无线对讲系统是在指定的信号区域使用的款对讲设备，设计过程中尽量保证美观、简单、牢固的原则。无线对讲设备由四部分组成，分别为发射部分、接收部分、调制信号及调制电路及信令处理，下面详细的为大家介绍下。

、无线对讲系统设计原则

1、在保证系统覆盖信号的质量的前提下，尽可能降低工程造价成本，采用适宜的线缆及器件。

2、设计避免施工的难度：尽量在设计时考虑施工过程中，原器件安装牢固，馈线的铺设简便、易行，保证施工时较小程度破坏楼宇结构和美观，确定合理的走线方式。

3、场强与信号情况：设计中尽量作到室内场强均匀，并有足够的边缘信号强度，合理选择天线的类型和规划天线的输出功率及布放位置，使在满足设计要求达到良好的均匀覆盖同时，采用的天线数量较少。

4、控制信号泄漏：为建立较的无线覆盖网络，在设计时兼顾边缘场强的计算，保证不会产生明显的信号泄漏，同时覆盖网络必须对外界的干扰小，并且不易受到其他同类设备的干扰。

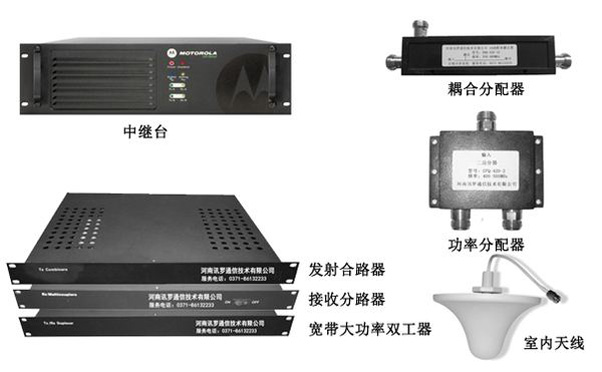

二、无线对讲系统组成部分

1、发射部分

锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。

2、接收部分

接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入混频，将来自射频的放大信号与来自锁相环频率合成器电路的第本振信号在第混频器处混频并生成第中频信号，第中频信号通过晶体滤波器进步消除邻道的杂波信号。

滤波后的第中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号，音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。

3、调制信号及调制电路

人的话音通过 麦克风 转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。

4、信令处理

CPU产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。接收鉴频后得到的低频信号，部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。
