无线对讲系统方案——数字集群系统

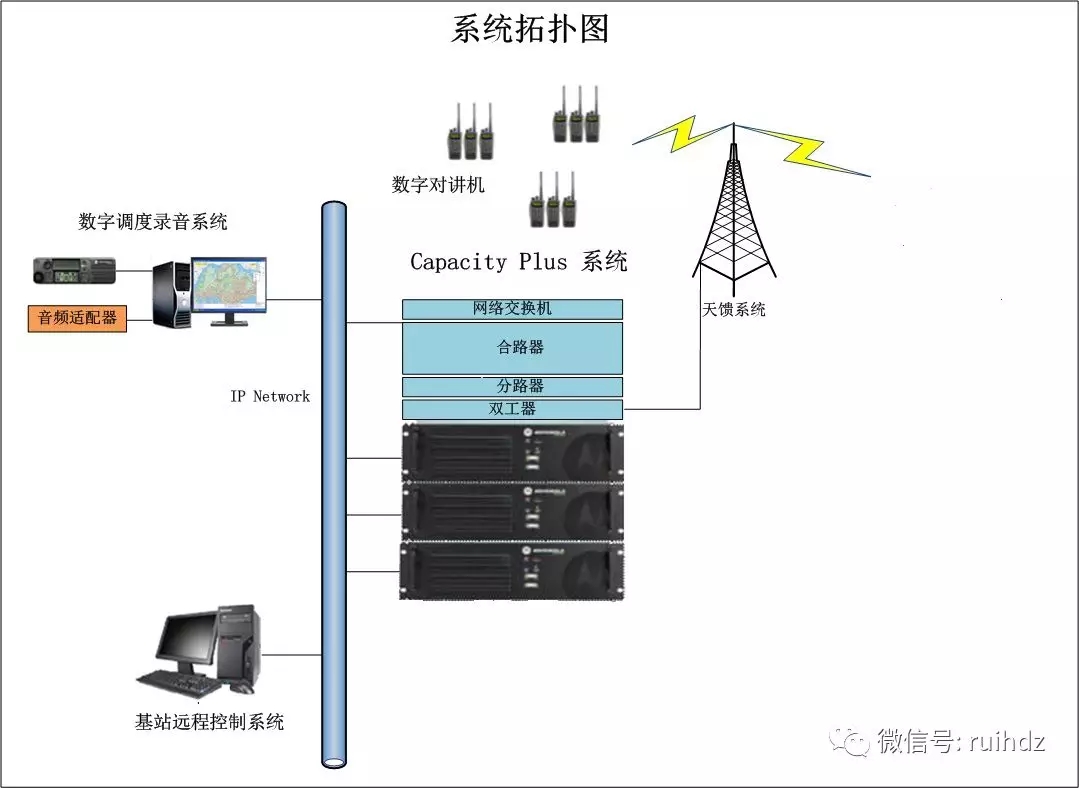

Capacity Plus多信道无线对讲系统--数字无线集群通信系统由数字基站、数字对讲终端、数字调度录音系统组成，其中数字中继台、数字调度录音系统、基站远程控制系统接入到IP Network中。

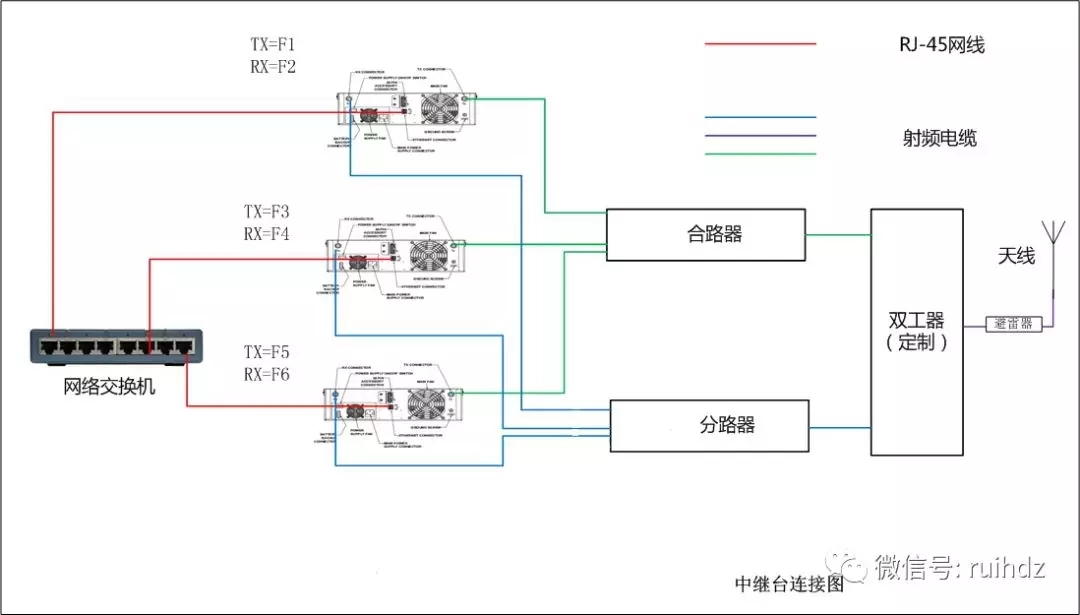

Capacity Plus数字集群基站系统图

系统由Capacity Plus中继台、合路器、分路器、双工器、射频线缆、室内全向天线组成。原有数字常规中继台可通过软件升至Capacity Plus中继台。数字中继台TX、RX端均通过射频电缆分别接入合路器及分路器，合路器输出端（ANT）及分路器输出端（ANT）通过射频电缆接入双工器的HIGH端及LO端，再由双工器的ANT端通过射频电缆连接避雷器和室外天线。数字中继台背板的RJ45接口采用以太网网线连接网络交换机。

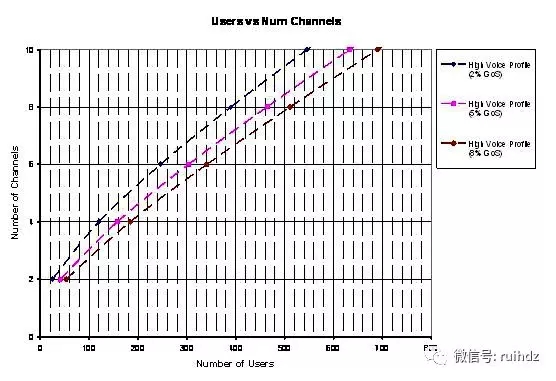

系统负荷

基站远程控制系统

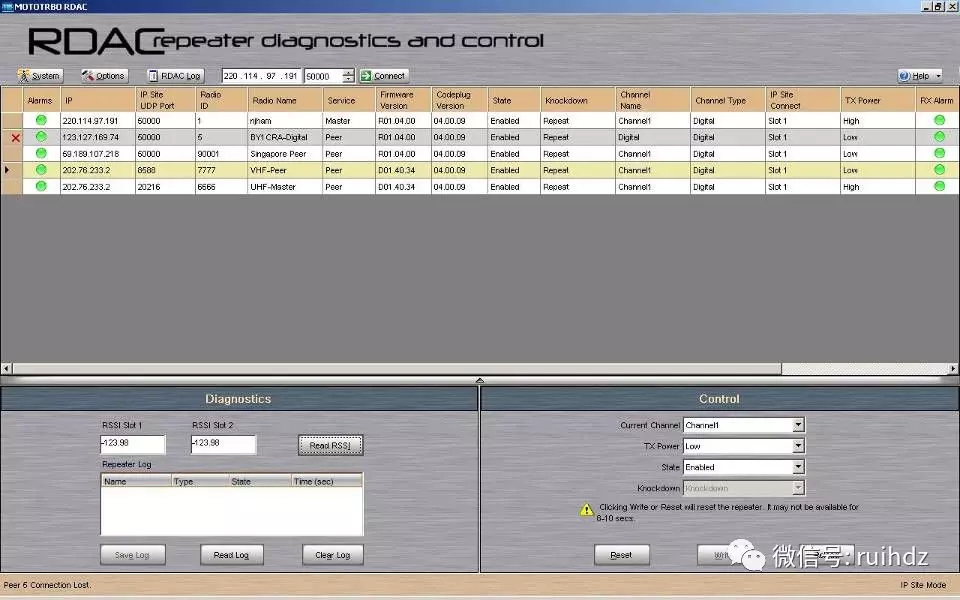

系统管理员可以使用RDAC远程监控管理系统中的转发台。控制中心可以任意呼叫各组网，可监控各基站运行情况、遥控各基站的连接组网，可对各基站进行相应组合、互联互通，达到呼百应、实时通话。

可以实现的功能有：

A.中继器状态诊断

有效/失效

模拟/数字

联网/本地转发

发射功率（高/低）

可用信道

信号场强

IP地址和UDP端口

B.中继器报警

接收机故障报警

发射机故障报警

温度过热报警

电源故障报警

主风扇故障报警
