海能达XPT增强型虚拟集群系统——XPT系统的架构

 单站集群系统：

个XPT单站系统由个主机中转台和多个从机中转台组成。各中转台之间通过交换机相连。对讲机可以共享这些中转台的空闲信道，并使用这些信道进行通信。

 IP互联多站集群系统：

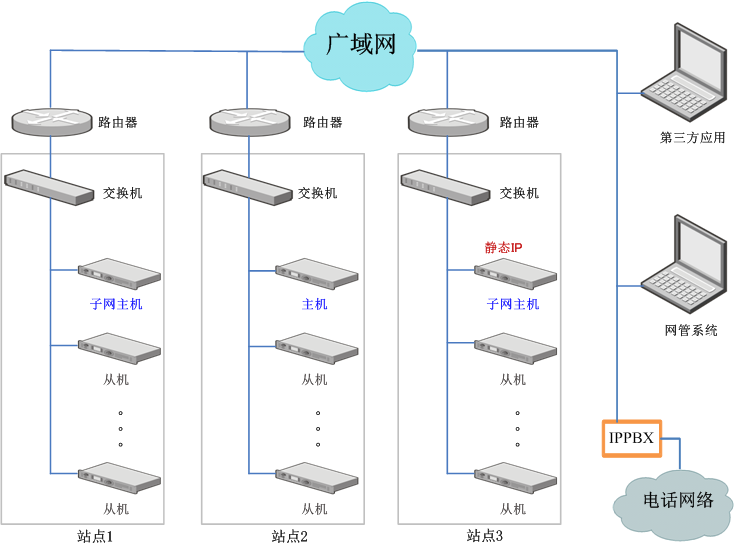

用户可通过IP网络将多个XPT单站系统连接起来，组成个IP互联的数字中转系统，即XPT多站集群系统。该多站系统既保证了XPT单站集群系统的信道资源共享，又扩大了XPT系统的通信覆盖范围个XPT多站系统由个主机中转台、多个从机中转台及个或多个子网主机组成。多站XPT集群系统的典型拓扑结构如下图所示。当下图只有个站点时，即为单站集群系统的拓扑结构。

 XPT系统的典型拓扑结构包括对讲机、中转台、交换机、路由器、IPPBX、第三方应用、网管系统以及电话网络等。对讲机通过中转台呼叫其他通信设备，中转台与中转台之间通过交换机连接，XPT站点之间通过路由器连接广域网和第三方应用以及XNMS网管系统，XPT系统通过IPPBX设备连接到电话系统。

 主机 即主机中转台。除对业务进行中转外，主机中转台还用于对同XPT站点中的其他中转台进行管理。包括以下两方面：某个中转台上线或下线后，主机中转台将向其他中转台发送消息，说明此中转台已上线或下线。XPT站点启动后，主机中转台将向站点内的其他中转台发送广播消息，告知本站点的归属组配置结果。个XPT系统中只能有个主机中转台。

 从机 即从机中转台，用于对业务进行中转。从机中转台启动时，将连接并注册到主机中转台上，然后从主机中转台处获取其余已注册的中转台的IP和端口。个XPT站点中可以有个或多个从机。

 子网主机 子网主机是特殊的主机中转台。方面，子网主机以主机中转台的角色工作，对同站点内的从机中转台进行管理。另方面，子网主机以从机中转台的角色工作，连接并注册到另个站点的主机中转台，从而实现各XPT站点之间的互联互通，形成具有更大通信覆盖范围的XPT多站集群系统。个XPT多站系统中可以有个或多个子网主机。

 路由器 各站点之间通过路由器进行连接。XPT系统通过路由器连接第三方应用和网管系统。

 交换机 站点内的各中转台之间通过交换机进行连接和数据交换。路由器普遍都具有交换功能，因此，若路由器有足够数量的网口连接中转台，则交换机可省略。

 第三方应用 XPT系统通过路由器连接第三方应用，以实现所需要的业务。例如，连接调度台，以实现调度功能。

 XNMS网管系统 XNMS网管系统用于对整个XPT系统的运行状态进行监控。管理员也可以通过网管系统对XPT系统的配置进行调整，及对相应的设备进行管理。

 IPPBX及电话网络 XPT系统通过PSTN网关或IPPBX设备连接到PSTN/PABX电话系统，以实现电话与对讲机的互联互通。

 对讲机 对讲机通过XPT系统接收和发射语音业务或数据业务。
